    عائلة الأوميجا والأنظمة الحديثة OMEGA family

    OMEGA Set-Top Box Decoder


    أحدثت التكنولوجيا قفزة كبرى في عالم الرسيفرات بشكل عام ، فقد أمكن إنتاج وحدة الكترونية مجمعة تعرف بإسم OMEGA Set-Top Box Decoder وهي وحدة متعددة الوظائف تم إستخدامها في صناعة الرقمية Digital decoders التي نعرفها بإسم (STB) ( إختصار لكلمة set-top box ) وهي الرسيفرات التي يمكنها حل الشفرات بدون كروت والتعامل أيضا مع الكروت الذكية وتفسير بياناتها وذلك بأسعار زهيدة جدا low cost

    ومن أشهرهذه الوحدات المستخدمة بأجهزة الرسيفر الرقمية حاليا :

    الطراز IBM set top box المستخدم بأجهزة دريم بوكس DreamBox 7000S

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Dream5_big

    و أيضا تعتبرالطرازات STi5510 , STi5510 كذلك الطراز STI5518 أيضا من عائلة الأوميجا والأخير أوسعها إنتشارا بين الرسيفرات الرقمية وهو الطراز الذي سنتناول تبسيط شرحه من الداخل وسنتكلم عن أهم وظائفة بإختصار شديد لنتعرف على الأعطال التي تنشأ بسبب تلفه جزئيا أو كليا

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Inside

    اعطال وصيانة عائلة الأوميجا والشرح بالصور 284120

    و هذا الطراز STI5518 يتركب داخليا كما في الصورة

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Sti5518 block2

    اعطال وصيانة عائلة الأوميجا والشرح بالصور 11st

    اعطال وصيانة عائلة الأوميجا والشرح بالصور 1st

    اعطال وصيانة عائلة الأوميجا والشرح بالصور 2st

    اعطال وصيانة عائلة الأوميجا والشرح بالصور 3st

    الأعطال المتوقعة من التلف الجزئي أو الكلي لوحدة الأوميجا OMEGA

    يتضح من الصور السابقة أن وحدة الأوميجا تقوم بعدة وظائف وتلفها الجزئي وتوقف الجزء التالف منها يؤدي الي فقدانها لوظيفة أو أكثر من وظائفها أما تلفها الكلي فيؤدي الى توقف وشلل كامل للجهاز ومن هذه الأعطال

    1- توقف الجهاز عن تفسير بيانات الكارت للقنوات المشفرة (وقد تكون هناك أسباب أخرى خاصة بقارئ الكارت أو الكامة أو الكارت نفسه ) ، لاحظ أعلى الصورة يسارا وجود وصلة من وحدة الأوميجا مكتوب عليها (smartcard reader 2) هذه الوصلة مسئولة عن نقل البيانات ( من وإلى ) الكروت الذكية فهي تستقبل البيانات القادمة من الكامات الملحقة أو المدمجة بعد قرائتها من قارئ الكروت ، ثم تقوم بتفسير هذه البيانات لحل شفرة القنوات المشفرة وذلك بمعاونة السوفتوير والباتش اللازم ( الإيميولاتور) المختزنة لافلاش مموري للرسيفر

    2- عدم إمكانية تحيدث الرسيفر ( الرسيفر لا يقبل أي سوفتوير جديد لعدم تحقيق الإتصال مع الكمبيوتر) ( وقد تكون هناك أسباب أخرى خاصة بالفلاش مموري أو منفذ ال RS232 أو الوصلة المستخدمة بين الكمبيوتر والرسيفر أو المنفذ com port بالكمبيوتر ) ، حيث نلاحظ بالصورة وجود الوصلة UART وهي الوصلة المسئولة عن ربط الرسيفر بالكمبيوترعن طريق المنفذ RS232 بالرسيفر ، كما يعتبر أيضا الجزء المكتوب عليه Programmable CPU interface مسئول أيضا عن نقل وتسجيل البيانات من وحدة التشغيل الرئيسية CPU وتخزينها بذاكرة الرسيفر الدائمة Flash memory وتلفه يعني توقف تخزين البيانات

    3- يظهر بالصورة أسفل ذلك وصلة QPSK وال QAM demodulators والتي تتصل بالجزء Front-end interface وهذا الجزء مسئول عن ربط بعض الملحقات الداخلية أو الخارجية بالرسيفرات بما يواكب التطور في الأنواع الحديثة مثل إضافة الهارد ديسك بالأجهزة ( PVR) أو توصيلها ب ( DVD) للتسجيلات الخارجية ، وتعطل هذا الجزء يفقد الجهاز إمكانية الإتصال بالملحقات المذكورة

    4- تتضمن الأوميجا أيضا وحدة تشغيل مركزية CPU من نوع ST20 32-bit وأيضا audio/video MPEG-2 decoder بالإضافة لوحدات ذاكرة SDRAM interface

    لذلك هي مسئولة أيضا عن التشغيل العام للرسيفر وتشغيل وإخراج الصوت والصورة بصورة سليمة

    5- وتختص الوصلة JTAG debugging interface بعمليات شحن الفلاش مموري وقراءة محتوياتها

    6- وترتبط اللوحة الأمامية لواجهة الجهاز ( Front panel ) إرتباطا وثيقا بهذه الوحدة وتعتبر مفاتيح التشغيل ودائرة تشغيل الريموت أيضا من هذه الأجزاء المرتبطة بالمعالج ، حيث يتم التحكم في آدائها إما عن طريق معالج ومتحكم مستقل يختص باللوحة الأمامية لواجهة الجهاز ، أوعن طريق التحكم في آدائها بشكل مباشر بواسطة معالج الريسيفر الأساسي ، وتوقف عمل اللوحة الأمامية أو المفاتيح أو الريموت قد يكون بسبب تلف جزئي أو كلي بوحدة المعالج أو المايكرو .

    دور وحدة التشغيل الرئيسية والذاكرة
    في التعامل مع البيانات الدائمة والمؤقتة
    وإنتاج محددات التشغيل المختلفة

    تكلمنا سابقا عن طبيعة الإشارة المستقبلة ، وعرفنا كيف تقوم وحدة ال LNB بإلتقاط هذه الإشارة من طبق الإستقبال وتكبيرها ثم خفض ترددها للتردد المسموح بإستقباله بمعرفة وحدة التيونر بالرسيفر
    كما عرفنا محددات عمل ال LNB والجهود التي تغذيها واللازمة لتشغيلها ، وتكلمنا عن الطرق المختلفة لإنتاج هذه الجهود والمحددات ( ومنها التون 22 ك أو البرست الخاص بتشغيل الدايسك) بمعرفة وحدة ال LNB power supply أو ما يعرف بال LNBP أو بأي طرق أخرى بديلة
    ومثل هذه المحددات سنتعرف الآن على طرق تكوينها ، والتي يشترك فيها وحدات الذاكرة والبرامج التشغيلية بما تتضمنه من إعدادات مسبقة ، وكذا وحدة التشغيل المركزية ( البروسسور) قبل إرسالها لوحدة LNBP لتنتج الجهود ونبضات التون
    الذاكرة تعني إمكانية حفظ البيانات على وسائط التخزين
    وتستخدم وسائط التخزين المؤقتة والدائمة بالأجهزة المختلفة كأماكن لدعم ذاكرة الجهاز ، حيث أن معظم الأجهزة الحديثة تعتمد على بيانات دائمة كالبرمجيات ومنها أساسيات للتشغيل المبرمج ومن هذه البرمجيات البرنامج التشغيلي الأساسي للرسيفر ( السوفتوير ) بما يتضمنه من قوائم للبرمجة كوسيلة لإدخال البيانات ووضع الإعدادات المحددة للتشغيل ( كنوع ال LNB المستخدم ، رقم مخرج الدايسك المتصل بها في حالة إستخدام أكثر من LNB وهذه الإعدادات تعتبرمن البيانات التي ينبغي حفظها بشكل دائم أيضا كذلك يتم تخزين مسبق للأقمار وترادداتها وإستقطاب هذه الترددات والتي تنتج عنها القنوات بعد البحث سواء اليدوي أو الأتوماتيكي طبفا للقوائم ضمن السوفتوير المخزن المستخدم ، وبعد البحث يتم تخزين المخزنة القنوات بإعداداتها التي تمت عليه برمجتها ( القمر ويحدد رقم مخرج الدايسك – التردد – الإستقطاب.... )
    وعند المشاهدة يقوم البرسسور أو المعالج الرئيسي CPU بإستدعاء كل هذه المحددات من الذاكرة لترسل إلى وحدة ال LNB power لتقوم بإنتاج الجهد اللازم لتحديد الإستقطاب للقنوات الأفقية والرأسية H/V polarizations وإنتاج ذبذبة 22 kHz - للإنتقال الى حيز الترددات العالية أو بدون تون للإنتقال الى حيز الترددات المنخفضة low or high band selection ، وكذا إنتاج نبضات البرست Tone burst لإستخدامات الدايسك DiSEqC أو للإنتقال بين وضعين مختلفين أو أكثر لل LNB ذات المخرجين dual أو الأربعة مخارج quad
    كذلك يقوم المعالج بإستدعاء المعلومات الخاصة بتمييز القنوات كال APID , VPID , PCR لوحدات إستخلاص معلومات الصوت والصورة



    وترجع أهمية الذاكرة بشكل عام الى عدة أمور منها :


    - تمكين البروسسور من الوصول بسرعة للبيانات التي يحتاجها أثناء تنقيذ العمليات المختلفة

    - تضمين وحفظ قوائم البرمجة المختلفة وكذا حفظ الخيارات المختلفة ( كالقنوات والأقمار والإعدادات )

    - تخزين وحفظ البرنامج التشغيلي الأساسي للأجهزة ( السوفتوير ) وكل ما يتعلق به من إضافات وإعدادات وقوائم وباتشات

    أنواع الذاكرة

    تعالوا نتعرف سريعا على أنواع الذواكر المختلفة بشكل عام قبل أن نتكلم عن الفلاشات والإبرومات وأعطالها والتي تهمنا في الرسيفرات المختلفة بشكل خاص حيث تقسم الذاكرة الى نوعين أساسيين :

    الأول هوالذاكرة المؤقتة أو المتطايرة

    كالرامات الموجودة بجهاز الحاسب ، وسميت بالذاكرة المتطايرة لأنها تفقد كل البيانات التي تتضمنها بمجرد فصل التيار الكهربي عنها

    والنوع الثاني هو : الذاكرة الدائمة أو الغير متطايرة

    ومن أمثلتها أيضا الذاكرة الوميضية Flash Memory والإبروم eeprom وسميت بالذاكرة الدائمة لإحتفاظها بالبيانات المخزنة عليها حتى بعد قطع التيار الكهربي عنها

    ووترجع أهمية الفلاش كونه الذاكرة التي تختزن البرنامج التشغيلي لمعظم الأجهزة وتنتقل منها البيانات الضرورية للإستخدام الفوري للذاكرة المؤقتة (الرام) عن طريق البوت لودر ، وتتم عمليات البرمجة وتحديث القنوات على الذاكرة المؤقتة وبعد عمليات البرمجة هذه يتم تخزين البيانات المخزنة على الرامات مرة أخرى على الفلاش مموري لتحتفظ بثباتها وإمكانية إستدعائها

    اعطال وصيانة عائلة الأوميجا والشرح بالصور D-1

    أما أهمية الإبروم فنجدها كثيرة الإستخدام بالأجهزة المختلفة فمنها الإبرومات المستخدمة بكروت التشفير وتلك المستخدمة بالتليفزيونات الحديثة وأجهزة توجية الموتور الخاص بتحريك الأطباق ( البوزيشنر )

    ومنها الإبرومات المستخدمة بكروت التشفير وتلك المستخدمة بالتليفزيونات الحديثة وأجهزة توجية الموتور الخاص بتحريك الأطباق ( البوزيشنر )

    اعطال وصيانة عائلة الأوميجا والشرح بالصور 24lc16b

    وهذه هي الإبروم 24cXX من الداخل

    اعطال وصيانة عائلة الأوميجا والشرح بالصور 24c16


    و يمكن التعرف على صلاحية البروسسور من العديد من المظاهر وسنأخذ الأوميجا STi5518 على سبيل المثال

    ومن هذه المظاهر :


    1 - السخونة الزائدة :


    وترتبط هذه الظاهرة غالبا بهبوط أحد الضغوط المغذية للبرسسور

    وهناك نوعان من الجهود التي تغذي الأوميجا STi5518 :

    (3.3 فولت VDD3_3 ) ويتم قياسها على الأطراف 4, 47, 81, 107,136, 159, 184

    (2.5 فولت VDD2_5 ) ويتم قياسها على الأطراف 14, 37, 64, 94,119, 149, 171، 198

    وهبوط أحد هذه الجهود الي أقل من 1 فولت (وقد تصل الى الصفر في حالة وجود قصر داخلي short ) مع السخونة الزائدة يعطي مؤشرات لتلف داخلي للأوميجا

    وعند إجراء إختبارات قياس الجهد وقبل الحكم على تلف البرسسور

    يجب الأخذ في الإعتبار التأكد أولا من سلامة هذه الجهود من وحدة التغذية أصلا

    ويمكن عمل إختبار لها بفصل الخط المغذي للبرسسور والقياس بدون تحميل ، كما يراعى التأكد من سلامة الموحدات ( الثنائيات ) المسئولة عن هذه الجهود وكذا الزينرات أو الرجيولاتورز المسئولة عن تنظيم الجهد ، والتأكد وعدم وجود أي ترشيح بها وكذا مكثفات التنعيم الخاصة ويفضل إستبدالها بموحدات ومكثفات جديدة ومنظمات جديدة حتى ولو كانت قياستها صحيحة

    2- إنخفاض درجة حرارة البرسسور بشكل ظاهر :

    يشير إلى إحتمال غياب أحد هذه الجهود أو إنفصال أحد الأطراف ( الأرضي VSS ) وهي 5, 15, 38, 50, 65, 83, 96, 108, 121,137, 150, 160,172, 185, 199

    وهنا يجب أن نفرق بين أمرين :

    الأول : وهو توقف البرسسور عن العمل

    ويكون البرسسور نفسة سليم والتوقف ناتج عن خلل بوحدة التغذية أو توقف المذبذب الكريستالي أو تلف الفلاش مموري أو البرنامج التشغيلي أو أحد المكونات المرتبطة بالبروسسور ( كمجموعة المكثفات والثنائيات ) أو إنفصال أحد الأرجل أو وجود أتربة ورطوبة عالية بالجهاز

    الثاني : تلف البرسسور نفسه داخليا

    حيث يتحتم تغييره

    واليك أطراف الأوميجا STi5518

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Sti5518pins

    أما الفلاش مموري يعتبر من الوحدات الأساسية المسئولة عن الذاكرة الرئيسية بالرسيفر وهو المسئول عن تخزين السوفتوير والباتشات وبيانات القنوات والإعدادات ومفاتيح الشفرات في الأجهزة التي تفتح بدون كارت عامة علاوة على اللودر والذي بدونه لا يمكن تحميل اي سوفتوير للرسيفر ، و تلف الفلاش يعني جهاز بدون قوائم وبدون قنوات وبدون بيانات على اللوحة بواجهة الجهاز الأمامية ، مع عدم الإستجابة للتحديث بالسوفتوير ، رغم سلامة الضغوط بما فيها الجهد 3,3 المغذي للفلاش وقد يكون التوقف ناتج عن خلل بوحدة التغذية أو توقف المذبذب الكريستالي أو تلف البروسسور أو فقدان البرنامج التشغيلي ( السوفتوير)

    أو نتيجة تلف المكونات المرتبطة بالفلاش كمجموعة المكثفات والمقاوات أو إنفصال أحد الأرجل أو وجود أتربة ورطوبة عالية بالجهاز

    ولنا عودة أخرى معها لنتعرف على طرق شحن الفلاش وكيفية نقل البيانات والتحديثات للرسيفر ودلالات الرسائل التي تظهر على واجهته الأمامية

    وحدة التغذية POWER SUPPLY

    التيار المستخدم في تشغيل الوحدات الإلكترونية المختلفة كوحدات الذاكرة والتكبير والمذبذبات والمتحكمات داخل أي جهاز، هو تيار كهربي مستمر ( DC ) ، هذا التيار يمكن الحصول عليه من مصادر متعددة منها البطاريات أو من وحدات انتاج التيار والجهد المستمر والتي تعرف بوحدة التغذية POWER SUPPLY وهي تنتج تيار متعدد الجهود ، فلكل وحدة الكترونية داخل كل جهاز ، جهدا خاصا يكون مسئولا عن تشغيلها وقد يختلف هذا الجهد في قيمته عن الجهد المسئول عن تشغيل بعض الوحدات الأخرى داخل نفس الجهاز

    وتعتبر وحدة التغذية هي المسئولة عن خفض جهد المنبع ذو التيار المتردد ( 220 فولت ) وإنتاج هذه الجهود من التيار المستمر لتلبية حاجة الوحدات الإلكترونية المختلفة
    وأبسط نموذج لوحدة تغذية هو مانراه بهذه الدائرة والتي تسمي وحدة تغذية تعمل بموحد تيار نصف موجة Half Wave Rectifier

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Pwr-supply-halfwave-318

    حيث يوصل أخد أطراف الملف الثانوي بموحد سيليكوني والطرف الآخر بالأرضي

    أما هذه الدائرة فتعرف بدائرة تغذية تعمل بموحد موجة كاملة Full Wave Center Tapped

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Pwr-supply-fullwave-287

    وهذه الدائرة تستخدم لإنتاج جهد موجب وجهد سالب من نفس المنبع Dual Voltage Supply

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Pwr-supply-dual-307

    وهذه الدائرة لتوحيد موجة كاملة وهي دائرة تغذية غير محكومة يحمل فيها التيار المستمر الناتج بما يعرف بالتعرجات

    ripple وهي عبارة عن قمم الموجات الجيبية للتيار المتردد الذي تم تقويمه

    Unregulated Linear Power Supply

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Pwr-supply-fullwave-net-420

    أما هذه فدائرة محكومة Regulated Linear Supply ويخرج منها الجهد المستمر بشكل منتظم بدون تعرجات ripple

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Pwr-supply-vr-switching-520

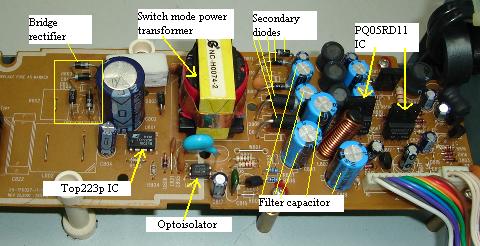

    وهذه عدة صور لدوائر تغذية محكومة تعرف ب (Switch Mode Power Supplies (SMPS)

    ويتم فيها التخلص من ضغط التعرجات بشكل كامل وفيها يستخدم محول يتم عن طريقه خفض الجهد المتقطع الناتج عن دائرة تقطيع كما سيأتي شرحه

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Picture_18

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Top223p ic

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Top223p

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Pq05rd11

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Power supply glossary

    وهذه دائرة فعلية تستخدم top224p

    اعطال وصيانة عائلة الأوميجا والشرح بالصور Top224p

    اعطال وصيانة عائلة الأوميجا والشرح بالصور 06MS1871

    وهذه دائرة جهاز رسيفرهيوماكس

    اعطال وصيانة عائلة الأوميجا والشرح بالصور HumaxPS

    وتقوم فكرة هذا النوع من وحدات التغذية على إستخدام محول يعرف ب Flyback power transformer

    ومقطع للتيار عبارة عن Transistor من نوع Mosfetومعه درايفر Driver

    أشكال مختلفة لمحولات Flyback power transformer

    اعطال وصيانة عائلة الأوميجا والشرح بالصور TKProperty01

    يتم تحويل الجهد المتردد ( جهد المنبع) وقدره 220 فولت الى جهد مستمر تصل قيمته الى 300 فولت عن طريق إمراره من خلال قنطرة التوحيد D1 – D4 ثم على مكثف كبميائي ( الكتروليتي) ويوصل الجهد الموجب إلى الملف الابتدائي للمحول بينما يوصل الجهد السالب إلى ترانزستور المقطع switching transistorوهو المسئول عن تقطيع الجهد السالب وتوصيله للطرف الثاني من الملف الإبتدائي

    وعليه فإنه يمر تيار متقطع (متردد) خلال الملف اللإبتدائي للمحول ( يتم نقطيع التيار المستمر الأصلي وجهده 300 فولت) هذا التيار يقطع الملفات الثانوية للمحول فيتولد على طرفيها جهدا متغيرا تتناسب قيمته مع عدد لفات الملف الثانوي ، ويتم توحيد هذا التيار بمرحلة التيار المنخفض عن طريق موحدات ثانوية ( D7 – D9 - D10 - D11 - D12 ( لتعطي جهودا قدرها 30،23 ، 17، 8،5 ، 4،3 ،15 فولت تيار مستمر
    التعرف على سلامة وحدة التغذية :
    التوقف الكلي لوحدة التغذية يعني شلل كامل للجهاز والتوقف الكامل معناه عدم وجود أي جهود بمرحلة التيار المنخفض ( من خرج المحول )
    أما التوقف الجزئي فيعني غياب جهد أو أكثر من جهود التيار المنخفض
    فإذا حدث توقف كلى للوحدة فيتم أولا التأكد من وجود الجهد 300 فولت على طرفى المكثف C3 يتم قياس الجهود على أطراف Q1 كما هي مبينة بالدائرة المرفقة ويجب ان تتطايق جميع القياسات المأخوذة مع مثيلتها بالدائرة ، ووجود أى إختلاف يعنى وجود الخلل إما في Q1 نفسه فيتم استبداله بآخر سليم ويجب التأكد من سلامة تغذيته بال 300 فولت ( رجل 3 )عبر المحول وعبر الملف BD1 ، كما يتم التأكد من وجود الجهد 15 على الرجل رقم 2 ومصدره المقاومة R2 كما يراجع الزنر Z02 بقياس فولت قدره 2و1 على رجل رقم4 .
    وعموما وجود الجهد السالب (-5و0) بين (D6 , R4 ) يشير أن هذا الجزء يعمل بإنتظام .
    قد يؤدي حدوث دائرة قصر في مرحلة الجهد المنخفض الى توقف كلى بالوحدة ، لذلك تراجع المكثفات الكيمائية وثنائيات التوحيد الخاصة بالجهد المنخفض .
    إذا استمر العطل تستبدل OPT1 ,IC1 .
    غياب هذا الجهد ( 300 فولت ) يعني وجود تلفا إما بالقنطرة (1) أو أي مكون سابق لها (2) ملف - (3) فيوز...الخ)
    إذا تأكدت من تلف القنطرة أو عند إحتراق الفيوز يراجع المكثف C3 لإحتمال وجود دائرة قصر به او بالمراحل التالية له قبل تغيير القنطرة .
    ووجود هذا الضغط يعني سلامة المراحل السابقة
    ملاحظات عامة
    1- معظم أعطال وحدة التغذية قد تنشأ غالبا نتيجة حدوث دائرة قصر بأحد المكونات ( مكثف - ثنائى توحيد - ثنائي زنر ) او نتيجة حدوث انهيار Break Down بأحد العناصر الفعالة كالترانزستورات أو الزنرات أو الدوائر المتكاملة ومن مظاهر هذا العطل وجود سخونة شديدة أو تفحم كامل بأحد المقاومات مثل R21 بالدائرة السابقة
    2- قبل تغيير أي عنصر يجب التأكد من زوال سبب العطل أولا حتى لا يتلف العنصر الجديد.
    3- يراعى عند تغيير أي عنصر بآخر جديد ان يكون بذات الرقم والقيمة و بنفس المواصفات للقطعة المستبدلة .
    4- يراعى تثبيت الاجزاء التي تركب علي أجسام تبريد بشكل جيد .
    5- تستعمل دائما كاوية لحام ذات وات منخفض ويستعمل قصدير وفلاكس من نوع جيد ويتم التخلص من القصدير الزائد بإستخدام شفاط قصدير.
    6- يجب الحذر من لمس الأجزاء بالشاسيه الساخن ( مرحلة الجهد المرتفع ) باليد تجنبا للصدمة الكهربائية الشديدة
